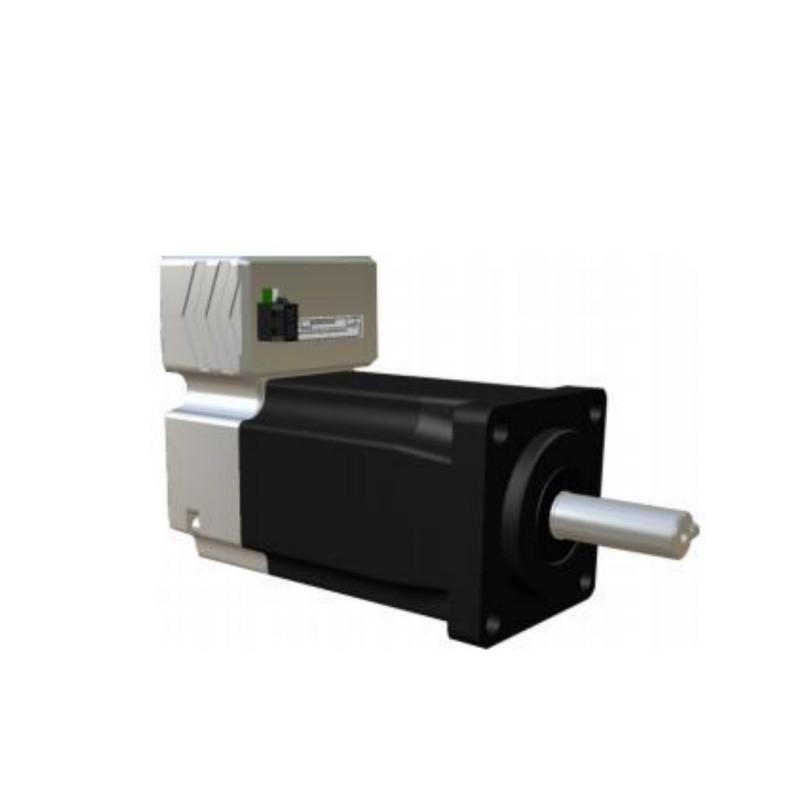

Једна уобичајена величина за наш интегрисани ДЦ серво мотор са драјвером је 40 мм. Мала величина интегрисаног ДЦ серво мотора са драјвером чини га савршеним за апликације које имају високе перформансе и захтеве флексибилне контроле, али ограничен простор. Ми смо први који је дизајнирао и произвео такав интегрисани ДЦ серво мотор. Да бисмо осигурали да мотор и драјвер функционишу беспрекорно заједно, направили смо и драјвер и софтвер. Наш софтвер у потпуности користи могућности високих перформанси нашег мотора и невероватно је-пријатан за коришћење. Наш производ може постићи одличне перформансе, мале потребе за простором и високу флексибилност због овог иновативног дизајна који интегрише возача са мотором.
Типична примена
Апликације као што су машине, медицински уређаји, АГВ, РГВ и друга логистичка опрема често користе интегрисане ДЦ серво моторе са драјверима. Задржавајући исте одличне перформансе ДЦ серво мотора и драјвера са нашим власничким софтвером, интегрисани или комбиновани дизајн нуди већу флексибилност за коришћење простора.
Popularne oznake: интегрисани ДЦ серво мотор са погоном, Кина интегрисани ДЦ серво мотор са погоном произвођачи, добављачи, фабрика
МаинСпецификације
|
Ставка |
Спецификације |
|
Начин повезивања намотаја |
Звездана веза |
|
Тип енкодера |
17-битни апсолутни енкодер |
|
Радијална игра осовине |
0.025мм |
|
Радијални клиренс |
0.06мм@450г |
|
Аксијални клиренс |
0.08мм@450г |
|
Максимална радијална сила лежаја |
15Н@20ММ Почните са прирубницом |
|
Максимална радијална аксијална сила |
10N |
|
Степен изолације |
Б Граде |
|
Диелектрична чврстоћа |
500ВАЦ /минута |
|
Отпор изолације |
Минимум 100Х, 500ВДЦ |
Детаљи варијанти модела
|
Модел моторабр. |
SМД40SАИС83-24 -C00330-1R001 |
|
|
Називни напон (В) |
24 |
|
|
Називна снага (В) |
100 |
|
|
Називна струја (А) |
6.5 |
|
|
Називни обртни момент (НМ) |
0.32 |
|
|
Максимални обртни момент (НМ) |
0.64 |
|
|
Називна брзина (о/мин) |
3000 ± 10% |
|
|
Максимална брзина (о/мин) |
3200 ± 10% |
|
|
Отпор кабла (Ω) |
0.6 ± 10% |
|
|
Индуктивност кабла (МХ) |
0.4 ±20% |
|
|
Коефицијент обртног момента (НМ/А) |
0.05 |
|
|
Дужина (ММ) |
83 |
|
|
Поле |
14 |
|
|
Ниво заштите |
ИП65 |
|
|
Класа изолације мотора |
Класа Ф |
Информације о поруџбини и испоруци
|
МОК |
10 ПЦС |
Цертификат |
ИСО9001, ЦЕ |
|
Инспекција |
Инспекција узорковања / пуна инспекција |
Скупштина/Пацкагe |
Стандардно или према захтеву |
|
Време испоруке |
10-15 дана |
Порекло |
Шангај Кина |
